Android–LMK机制分析

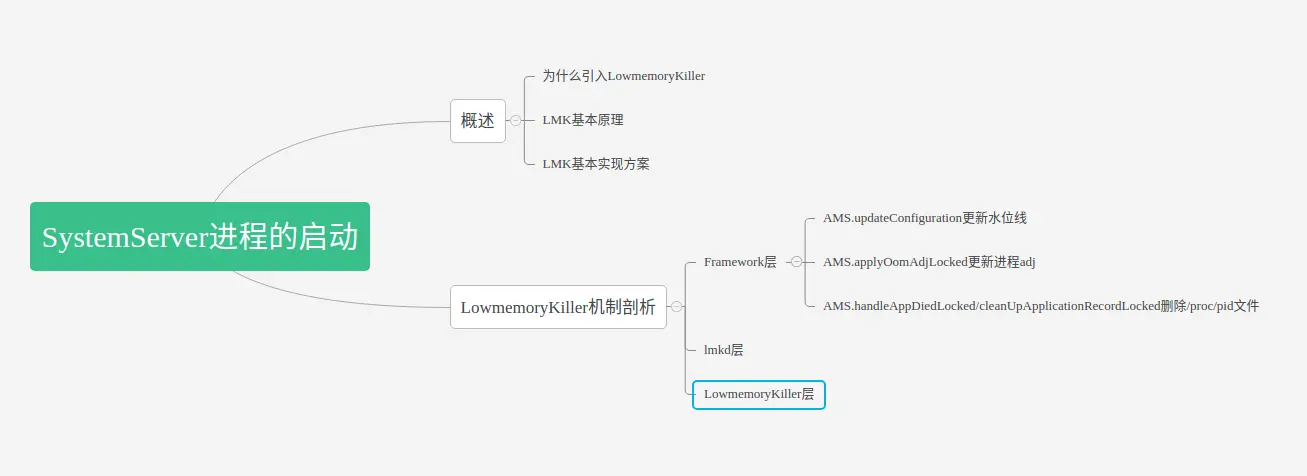

一、目标

​ 本篇文章主要分析 Andoird 核心机制与服务中的 ——LMK 机制，低内存管理机制（根据需要杀死进程来释放需要的内存）。源码分析主要通过 http://androidxref.com/，Android 版本为 Marshmallow-Android 6.0.1_r10, 内核版本为 3.18。

源码位置如下：

源代码名称	路径位置
lowmemorykiller.c	/drivers/staging/android/lowmemorykiller.c
lmkd.c	/system/core/lmkd/lmkd.c
ProcessList.java	/frameworks/base/services/core/java/com/android/server/am/ProcessList.java
ActivityManagerService.java	/frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java

二、LMK概述

1、为什么引入LowmemoryKiller
​ 进程的启动分冷启动和热启动，当用户退出某一个进程的时候，并不会真正的将进程退出，而是将这个进程放到后台，以便下次启动的时候可以马上启动起来，这个过程名为热启动，这也是Android的设计理念之一。这个机制会带来一个问题，每个进程都有自己独立的内存地址空间，随着应用打开数量的增多,系统已使用的内存越来越大，就很有可能导致系统内存不足。为了解决这个问题，系统引入LowmemoryKiller(简称lmk)管理所有进程，根据一定策略来kill某个进程并释放占用的内存，保证系统的正常运行。

2、 LMK基本原理

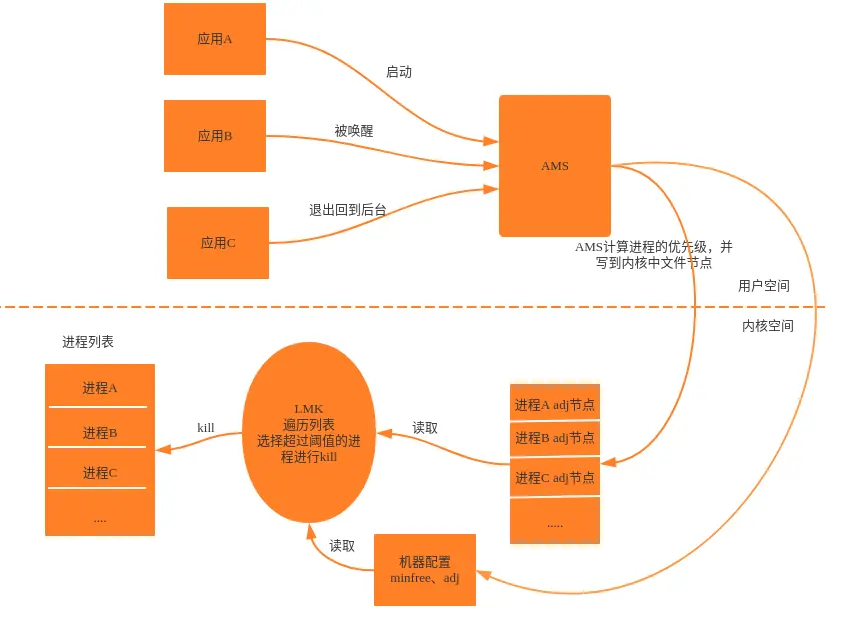

​ 所有应用进程都是从zygote孵化出来的，记录在AMS中mLruProcesses列表中，由AMS进行统一管理，AMS中会根据进程的状态更新进程对应的oom_adj值，这个值会通过文件传递到kernel中去，kernel有个低内存回收机制，在内存达到一定阀值时会触发清理oom_adj值高的进程腾出更多的内存空间，这就是Lowmemorykiller工作原理。

三、核心机制源码解读

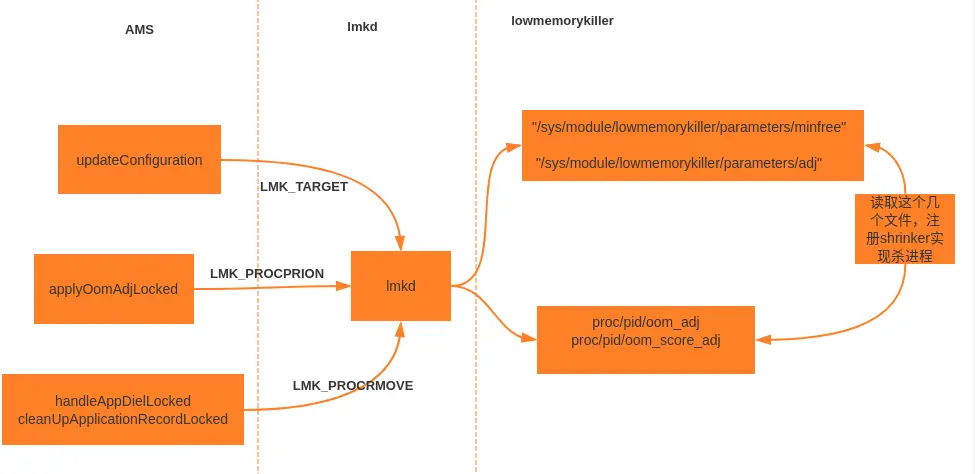

​ Framework层通过调整adj的值和阈值数组，输送给kernel中的lmk，为lmk提供杀进程的原材料，因为用户空间和内核空间相互隔离，就采用了文件节点进行通讯，用socket将adj的值与阈值数组传给lmkd(5.0之后不在由AMS直接与lmk通信，引入lmkd守护进程)，lmkd将这些值写到内核节点中。lmk通过读取这些节点，实现进程的kill，所以整个lmk机制大概可分成三层。

3.1 Framework层

位于ProcessList.java中定义了3种命令类型，这些文件的定义必须跟lmkd.c定义完全一致，格式分别如下：

LMK_TARGET <minfree> <minkillprio> ... (up to 6 pairs)
LMK_PROCPRIO <pid> <prio>
LMK_PROCREMOVE <pid>

上述3个命令的使用都通过ProcessList.java中的如下方法:

功能	命令	对应方法
LMK_PROCPRIO	设置进程adj	PL.setOomAdj()
LMK_TARGET	更新oom_adj	PL.updateOomLevels()
LMK_PROCREMOVE	移除进程	PL.remove()

AMS中与adj调整的有三个核心的方法，如下

• AMS.updateConfiguration：更新窗口配置，这个过程中，分别向/sys/module/lowmemorykiller/parameters目录下的minfree和adj节点写入相应数值；
• AMS.applyOomAdjLocked：应用adj，当需要杀掉目标进程则返回false；否则返回true，这个过程中，调用setOomAdj(),向/proc/pid/oom_score_adj写入oom_adj 后直接返回；
• AMS.cleanUpApplicationRecordLocked & AMS.handleAppDiedLocked：进程死亡后，调用remove()，直接返回;

3.1.1 AMS.updateConfiguration

public boolean updateConfiguration(Configuration values) {
    synchronized(this) {
        if (values == null && mWindowManager != null) {
            // sentinel: fetch the current configuration from the window manager
            values = mWindowManager.computeNewConfiguration(DEFAULT_DISPLAY);
        }

        if (mWindowManager != null) {
            // Update OOM levels based on display size.
            mProcessList.applyDisplaySize(mWindowManager);
        }
     .....
    }
}

mProcessList是ProcessList对象，调用applyDisplaySize方法，基于屏幕尺寸，更新LMK的水位线

/frameworks/base/services/core/java/com/android/server/am/ProcessList.java
198    void applyDisplaySize(WindowManagerService wm) {
199        if (!mHaveDisplaySize) {
200            Point p = new Point();
201            // TODO(multi-display): Compute based on sum of all connected displays' resolutions.
202            wm.getBaseDisplaySize(Display.DEFAULT_DISPLAY, p);
203            if (p.x != 0 && p.y != 0) {
                     //传入屏幕的尺寸
204                updateOomLevels(p.x, p.y, true);
205                mHaveDisplaySize = true;
206            }
207        }
208    }

传入屏幕的尺寸更新水位线，逻辑很简单

210    private void updateOomLevels(int displayWidth, int displayHeight, boolean write) {
211        // Scale buckets from avail memory: at 300MB we use the lowest values to
212        // 700MB or more for the top values.
213        float scaleMem = ((float)(mTotalMemMb-350))/(700-350);
214
215        //根据屏幕大小计算出scale
216        int minSize = 480*800;  //  384000
217        int maxSize = 1280*800; // 1024000  230400 870400  .264
218        float scaleDisp = ((float)(displayWidth*displayHeight)-minSize)/(maxSize-minSize);
            //google代码就是这么写的，表示不好评价了
219        if (false) {
220            Slog.i("XXXXXX", "scaleMem=" + scaleMem);
221            Slog.i("XXXXXX", "scaleDisp=" + scaleDisp + " dw=" + displayWidth
222                    + " dh=" + displayHeight);
223        }
224
225        float scale = scaleMem > scaleDisp ? scaleMem : scaleDisp;
226        if (scale < 0) scale = 0;
227        else if (scale > 1) scale = 1;
228        int minfree_adj = Resources.getSystem().getInteger(
229                com.android.internal.R.integer.config_lowMemoryKillerMinFreeKbytesAdjust);
230        int minfree_abs = Resources.getSystem().getInteger(
231                com.android.internal.R.integer.config_lowMemoryKillerMinFreeKbytesAbsolute);
232        if (false) {
233            Slog.i("XXXXXX", "minfree_adj=" + minfree_adj + " minfree_abs=" + minfree_abs);
234        }
235
236        final boolean is64bit = Build.SUPPORTED_64_BIT_ABIS.length > 0;
237       //通过下面的运算，将mOomMinFreeLow和mOomMinFreeHigh经过运算
         // 最后得出的 值存入mOomMinFree中，而如何计算这个值，是根据当前屏幕的分辨率和内存大小来
238        for (int i=0; i<mOomAdj.length; i++) {
239            int low = mOomMinFreeLow[i];
240            int high = mOomMinFreeHigh[i];
241            if (is64bit) {
242                // 64-bit机器会high增大
243                if (i == 4) high = (high*3)/2;
244                else if (i == 5) high = (high*7)/4;
245            }
246            mOomMinFree[i] = (int)(low + ((high-low)*scale));
247        }
              .......
287
288        if (write) {
289            ByteBuffer buf = ByteBuffer.allocate(4 * (2*mOomAdj.length + 1));
290            buf.putInt(LMK_TARGET);
291            for (int i=0; i<mOomAdj.length; i++) {
292                buf.putInt((mOomMinFree[i]*1024)/PAGE_SIZE);//五个水位线
293                buf.putInt(mOomAdj[i]);//与上面水位线对应的五个adj数值
294            }
295            //将AMS已经计算好的值通过socket发送到lmkd
296            writeLmkd(buf);
297            SystemProperties.set("sys.sysctl.extra_free_kbytes", Integer.toString(reserve));
298        }
299        // GB: 2048,3072,4096,6144,7168,8192
300        // HC: 8192,10240,12288,14336,16384,20480
301    }

​ 这里携带的命令协议是LMK_TARGET，它对应到kernel里面执行的函数是cmd_target，要求kernel干的事情就是更新两面两个文件

/sys/module/lowmemorykiller/parameters/minfree
/sys/module/lowmemorykiller/parameters/adj

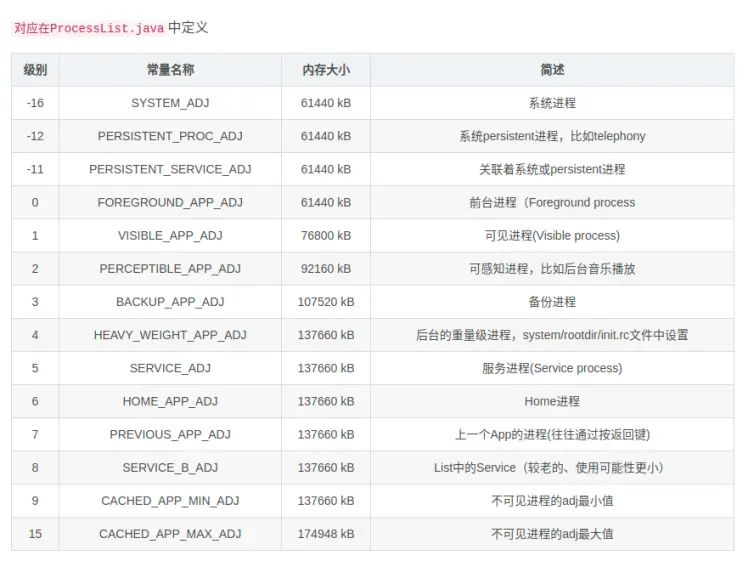

​ minfree文件中的值可以理解成五个水位线，而adj这个文件中的值与minfree文件中的数值一一对应，意味着到达什么样的水位线，杀死对应数值的进程。而AMS里面就是通过调用applyDisplaySize方法，基于屏幕尺寸以及机器的CPU位数，更新LMK的水位线的。

3.2.2 AMS.applyOomAdjLocked

​ 再看applyOomAdjLocked方法，这个方法的作用是应用adj，这个过程中，调用setOomAdj(),向/proc/pid/oom_score_adj写入oom_adj 后直接返回；系统中更新adj的操作很频繁，四大组件的生命周期都会影响着adj的值。而更新adj一般由applyOomAdjLocked完成。

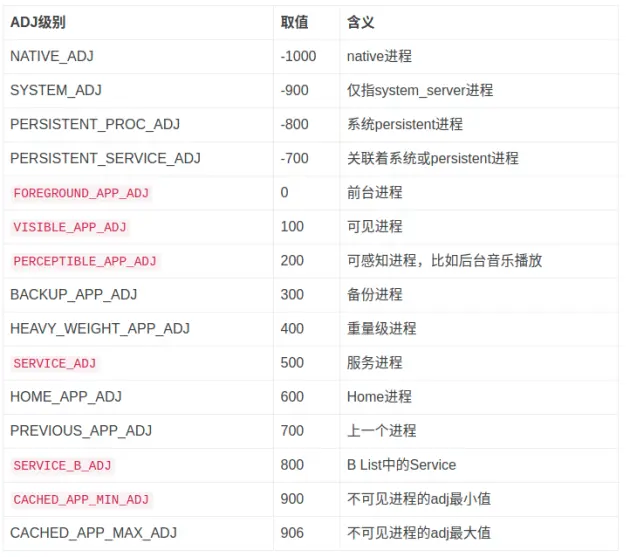

下面是AMS中adj的定义：

​ 在Android M之后adj数值变大了，因为这样adj可以更加细化了，即使相同进程，不同任务栈的adj也可以不一样。从Android P开始，进一步细化ADJ级别，增加了VISIBLE_APP_LAYER_MAX(99)，是VISIBLE_APP_ADJ(100)跟PERCEPTIBLE_APP_ADJ(200)之间有99个槽，则可见级别ADJ的取值范围为[100,199]。 算法会根据其所在task的mLayerRank来调整其ADJ，100加上mLayerRank就等于目标ADJ，layer越大，则ADJ越小。

AMS调用applyOomAdjLocked更新adj。

/frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java
22000    private final boolean applyOomAdjLocked(ProcessRecord app, boolean doingAll, long now, long nowElapsed) {
             .........
22009
22010        if (app.curAdj != app.setAdj) {
                    //之前的adj不等于计算的adj，需要更新
22011            ProcessList.setOomAdj(app.pid, app.uid, app.curAdj);
22012            if (DEBUG_SWITCH || DEBUG_OOM_ADJ || mCurOomAdjUid == app.info.uid) {
22013                String msg = "Set " + app.pid + " " + app.processName + " adj "
22014                        + app.curAdj + ": " + app.adjType;
22015                reportOomAdjMessageLocked(TAG_OOM_ADJ, msg);
22016            }
22017            app.setAdj = app.curAdj;
22018            app.verifiedAdj = ProcessList.INVALID_ADJ;
22019        }
                .........
22020
}

/frameworks/base/services/core/java/com/android/server/am/ProcessList.java
630    public static final void setOomAdj(int pid, int uid, int amt) {
631        if (amt == UNKNOWN_ADJ)
632            return;
633
634        long start = SystemClock.elapsedRealtime();
635        ByteBuffer buf = ByteBuffer.allocate(4 * 4);
636        buf.putInt(LMK_PROCPRIO);
637        buf.putInt(pid);
638        buf.putInt(uid);
639        buf.putInt(amt);
              //将AMS已经计算好的adj值通过socket发送到lmkd
640        writeLmkd(buf);
641        long now = SystemClock.elapsedRealtime();
642        if ((now-start) > 250) {
643            Slog.w("ActivityManager", "SLOW OOM ADJ: " + (now-start) + "ms for pid " + pid
644                    + " = " + amt);
645        }
646    }

这里携带的命令协议是LMK_PROCPRIO，对应kernel里面cmd_procprio函数，要求kernel干的事情是—把AMS发送过来的adj值更新到下面的文件中去。这样内存紧张的时候，LMK就会遍历内核中进程列表，杀死相应adj的进程了。

3.1.3、 AMS.cleanUpApplicationRecordLocked & AMS.handleAppDiedLocked

进程死掉后，会调用该进程的ProcessList.remove方法，也会通过Socket通知lmkd更新adj。

/frameworks/base/services/core/java/com/android/server/am/ProcessList.java
651    public static final void remove(int pid) {
652        ByteBuffer buf = ByteBuffer.allocate(4 * 2);
653        buf.putInt(LMK_PROCREMOVE);
654        buf.putInt(pid);
655        writeLmkd(buf);
656    }

​ 这里携带的命令协议是LMK_PROCREMOVE，对应kernel里面的cmd_procremove函数,要求kernel干的事情是，当进程死亡了，删除/proc/下面的文件。

​ 上面三大方法最后都是通过writeLmkd与lmkd通信，现在看看writeLmkd中怎么和lmkd通信的，首先需要打开与lmkd通信的socket，lmkd创建名称为lmkd的socket，节点位于/dev/socket/lmkd

658    private static boolean openLmkdSocket() {
659        try {
660            sLmkdSocket = new LocalSocket(LocalSocket.SOCKET_SEQPACKET);
661            sLmkdSocket.connect(
662                new LocalSocketAddress("lmkd",
663                        LocalSocketAddress.Namespace.RESERVED));
664            sLmkdOutputStream = sLmkdSocket.getOutputStream();
665        } catch (IOException ex) {
666            Slog.w(TAG, "lowmemorykiller daemon socket open failed");
667            sLmkdSocket = null;
668            return false;
669        }
670
671        return true;
672    }

当sLmkdSocket创建之后，就用它来发送数据到对端(lmkd)

674    private static void writeLmkd(ByteBuffer buf) {
675       //尝试三次
676        for (int i = 0; i < 3; i++) {
677            if (sLmkdSocket == null) {
678                    if (openLmkdSocket() == false) {
679                        try {
680                            Thread.sleep(1000);
681                        } catch (InterruptedException ie) {
682                        }
683                        continue;
684                    }
685            }
686
687            try {
688                sLmkdOutputStream.write(buf.array(), 0, buf.position());
689                return;
690            } catch (IOException ex) {
691                Slog.w(TAG, "Error writing to lowmemorykiller socket");
692
693                try {
694                    sLmkdSocket.close();
695                } catch (IOException ex2) {
696                }
697
698                sLmkdSocket = null;
699            }
700        }
701    }
702}

3.1.4 小结

​ LowmemoryKiller核心原理就是Framework层通过调整adj的值和阈值数组，输送给kernel中的lmk，为lmk提供杀进程的原材料。AMS中给lmkd发送数据原材料有三个入口，对应携带的也有三种命令协议，每种协议代表内核中一种数据的控制方式，如下表：

功能	AMS对应方法	命令	内核对应函数
LMK_PROCPRIO	PL.setOomAdj()	设置指定进程的优先级，也就是oom_score_adj	cmd_procprio
LMK_TARGET	PL.updateOomLevels()	更新/sys/module/lowmemorykiller/parameters/中的minfree以及adj	cmd_target
LMK_PROCREMOVE	PL.remove()	移除进程	cmd_procremove

3.2 lmkd机制分析

3.2.1 lmkd的启动

跟大多数守护进程一样，lmkd 也是由 init 进程启动的：

service lmkd /system/bin/lmkd
    class core
    user lmkd
    group lmkd system readproc
    capabilities DAC_OVERRIDE KILL IPC_LOCK SYS_NICE SYS_RESOURCE
    critical
    socket lmkd seqpacket+passcred 0660 system system
    writepid /dev/cpuset/system-background/tasks

on property:lmkd.reinit=1
    exec_background /system/bin/lmkd --reinit

这里创建的 socket lmkd 的 user/group 都是 system，而它的权限是 0660，所以只有 system 应用才能读写（一般是 activity manager）。

接下来的 writepid 跟 Linux 的 cgroups 相关。

3.2.2 lmkd的main方法

/system/core/lmkd/lmkd.c
890int main(int argc __unused, char **argv __unused) {
891    struct sched_param param = {
892            .sched_priority = 1,
893    };
894
         ......
902
903    mlockall(MCL_FUTURE);
         //指定进程的调度策略, FIFO方式的实时调度策略
904    sched_setscheduler(0, SCHED_FIFO, &param);
         //做一些初始化
905    if (!init())
            //进入主循环，等待AMS发送的请求
906        mainloop();
907
908    ALOGI("exiting");
909    return 0;
910}
911

3.2.3 lmkd的数据结构

下面所有的代码都在lmkd.c文件中

48#define INKERNEL_MINFREE_PATH "/sys/module/lowmemorykiller/parameters/minfree"
49#define INKERNEL_ADJ_PATH "/sys/module/lowmemorykiller/parameters/adj"

minfree和adj文件分别表示水位线和水位线对应的adj。

90/* OOM score values used by both kernel and framework */
91#define OOM_SCORE_ADJ_MIN       (-1000)
92#define OOM_SCORE_ADJ_MAX       1000
93
94static int lowmem_adj[MAX_TARGETS];
95static int lowmem_minfree[MAX_TARGETS];

minfree和adj文件中的值实质是来自lowmem_minfree和lowmem_adj两个数组。lowmem_minfree[]和lowmem_adj[]数组大小个数都为6。

53enum lmk_cmd {
54    LMK_TARGET,
55    LMK_PROCPRIO,
56    LMK_PROCREMOVE,
57};

枚举代表三种命令协议

105struct adjslot_list {
106    struct adjslot_list *next;
107    struct adjslot_list *prev;
108};
109
110struct proc {
111    struct adjslot_list asl;
112    int pid;
113    uid_t uid;
114    int oomadj;
115    struct proc *pidhash_next;
116};
117

在AMS中进程的数据结构是ProcessRocord，在lmkd中进程的数据结构是proc，adjslot_list是双向链表。

#define ADJTOSLOT(adj) (adj + -OOM_SCORE_ADJ_MIN)
static struct adjslot_list procadjslot_list[ADJTOSLOT(OOM_SCORE_ADJ_MAX) + 1];

​ procadjslot_list是一个双向的链表，数组的下标index就是进程的优先级，系统中同一个时刻，有很多进程的优先级都是相同的，那么根据指定的优先级就能从数组中获取一个链表，这个链表上的所有proc的优先级都是相同的，根据这个链表进一步选择杀掉哪些进程。由于进程的优先级可能是一个负数，所以加上了一个-OOM_SCORE_ADJ_MIN（1000）。

3.2.4 lmkd的初始化

/system/core/lmkd/lmkd.c
809static int init(void) {
810    struct epoll_event epev;
811    int i;
812    int ret;
.....
824    //１、拿到socket的fd
825    ctrl_lfd = android_get_control_socket("lmkd");
826    if (ctrl_lfd < 0) {
827        ALOGE("get lmkd control socket failed");
828        return -1;
829    }
830
       //2、监听
831    ret = listen(ctrl_lfd, 1);
832    if (ret < 0) {
833        ALOGE("lmkd control socket listen failed (errno=%d)", errno);
834        return -1;
835    }
836
837    epev.events = EPOLLIN;
　　　//3、ctrl_connect_handler中主要完成soclet的accpet以及数据read,当监听到socket连接事件后会调用ctrl_connect_handler方法
838    epev.data.ptr = (void *)ctrl_connect_handler;
839    if (epoll_ctl(epollfd, EPOLL_CTL_ADD, ctrl_lfd, &epev) == -1) {
840        ALOGE("epoll_ctl for lmkd control socket failed (errno=%d)", errno);
841        return -1;
842    }
843    maxevents++;
.....
　　　//通过判断文件是否可读来给use_inkernel_interface赋值，默认为１
 　　 use_inkernel_interface = !access(INKERNEL_MINFREE_PATH, W_OK);
         //4、初始化链表
857    for (i = 0; i <= ADJTOSLOT(OOM_SCORE_ADJ_MAX); i++) {
858        procadjslot_list[i].next = &procadjslot_list[i];
859        procadjslot_list[i].prev = &procadjslot_list[i];
860    }
861
862    return 0;
863}

3.2.5 lmkd的mainloop方法

/system/core/lmkd/lmkd.c
865static void mainloop(void) {
866    while (1) {
867        struct epoll_event events[maxevents];
868        int nevents;
869        int i;
870
871        ctrl_dfd_reopened = 0;
          //epollfd:由epoll_create 生成的epoll专用的文件描述符；
          //events:用于回传代处理事件的数组；
          //maxevents:每次能处理的事件数；
          //timeout:等待I/O事件发生的超时值(单位我也不太清楚)；-1相当于阻塞，0相当于非阻塞。一般用-1即可
872        nevents = epoll_wait(epollfd, events, maxevents, -1);
873
874        if (nevents == -1) {
875            if (errno == EINTR)
876                continue;
877            ALOGE("epoll_wait failed (errno=%d)", errno);
878            continue;
879        }
880
881        for (i = 0; i < nevents; ++i) {
882            if (events[i].events & EPOLLERR)
883                ALOGD("EPOLLERR on event #%d", i);
884            if (events[i].data.ptr)
885                (*(void (*)(uint32_t))events[i].data.ptr)(events[i].events);
886        }
887    }
888}

调用epoll_wait阻塞，等待socket事件的到来

3.2.6 ctrl_command_handler函数对上层command的分发

345static void ctrl_command_handler(void) {
346    int ibuf[CTRL_PACKET_MAX / sizeof(int)];
347    int len;
348    int cmd = -1;
349    int nargs;
350    int targets;
351    // 读取socket管道信息
352    len = ctrl_data_read((char *)ibuf, CTRL_PACKET_MAX);
353    if (len <= 0)
354        return;
355
356    nargs = len / sizeof(int) - 1;
357    if (nargs < 0)
358        goto wronglen;
359    // 获取buffer中的命令协议
360    cmd = ntohl(ibuf[0]);
361
362    switch(cmd) {
　　　　//处理LMK_TARGET事件，设置水位线，也就是更新/sys/module/lowmemorykiller/parameters/中的minfree以及adj
363    case LMK_TARGET:
364        targets = nargs / 2;
365        if (nargs & 0x1 || targets > (int)ARRAY_SIZE(lowmem_adj))
366            goto wronglen;
367        cmd_target(targets, &ibuf[1]);
368        break;
　　　　//处理LMK_PROCPRIO事件，根据pid，设置指定进程的优先级，也就是oom_score_adj
369    case LMK_PROCPRIO:
370        if (nargs != 3)
371            goto wronglen;
372        cmd_procprio(ntohl(ibuf[1]), ntohl(ibuf[2]), ntohl(ibuf[3]));
373        break;
　　　　//处理LMK_PROCREMOVE事件，根据pid，移除进程，
374    case LMK_PROCREMOVE:
375        if (nargs != 1)
376            goto wronglen;
377        cmd_procremove(ntohl(ibuf[1]));
378        break;
379    default:
380        ALOGE("Received unknown command code %d", cmd);
381        return;
382    }
383
384    return;
385
386wronglen:
387    ALOGE("Wrong control socket read length cmd=%d len=%d", cmd, len);
388}

在init中注册了ctrl_connect_handler的回调函数，然后ctrl_connect_handler->ctrl_data_handler-> ctrl_command_handler的调用，对上层的command命令进行不同的处理。

3.2.7 LMK_TARGET命令— cmd_target

http://androidxref.com/8.0.0_r4/xref/system/core/lmkd/lmkd.c
284static void cmd_target(int ntargets, int *params) {
285    int i;
286
287    if (ntargets > (int)ARRAY_SIZE(lowmem_adj))
288        return;
289     //注释１
290    for (i = 0; i < ntargets; i++) {
291        lowmem_minfree[i] = ntohl(*params++);
292        lowmem_adj[i] = ntohl(*params++);
293    }
294
295    lowmem_targets_size = ntargets;
296　//是否使用kernel空间的处理逻辑
297    if (use_inkernel_interface) {
298        char minfreestr[128];
299        char killpriostr[128];
300
301        minfreestr[0] = '\0';
302        killpriostr[0] = '\0';
303
304        for (i = 0; i < lowmem_targets_size; i++) {
305            char val[40];
306
307            if (i) {
308                strlcat(minfreestr, ",", sizeof(minfreestr));
309                strlcat(killpriostr, ",", sizeof(killpriostr));
310            }
311
312            snprintf(val, sizeof(val), "%d", lowmem_minfree[i]);
313            strlcat(minfreestr, val, sizeof(minfreestr));
314            snprintf(val, sizeof(val), "%d", lowmem_adj[i]);
315            strlcat(killpriostr, val, sizeof(killpriostr));
316        }
317
318        writefilestring(INKERNEL_MINFREE_PATH, minfreestr);
319        writefilestring(INKERNEL_ADJ_PATH, killpriostr);
320    }
321}

注释１中的for是将参数读出来，这些参数来自与哪里呢？在上篇博客写过，其实是和下面的代码的for一一对应的，用lowmem_minfree[i] 数组保存水位线，用 lowmem_adj保存每条水位线对应的adj。其中有一个很关键的变量use_inkernel_interface，这个代表是否要使用kernel中的逻辑，默认是等于１的，意味着需要使用kernel中的逻辑，如果不等于１，那么就采用用户空间的逻辑。

287
288        if (write) {
289            ByteBuffer buf = ByteBuffer.allocate(4 * (2*mOomAdj.length + 1));
290            buf.putInt(LMK_TARGET);
291            for (int i=0; i<mOomAdj.length; i++) {
292                buf.putInt((mOomMinFree[i]*1024)/PAGE_SIZE);//五个水位线
293                buf.putInt(mOomAdj[i]);//与上面水位线对应的五个adj数值
294            }
295            //将AMS已经计算好的值通过socket发送到lmkd
296            writeLmkd(buf);
297            SystemProperties.set("sys.sysctl.extra_free_kbytes", Integer.toString(reserve));
298        }
299        // GB: 2048,3072,4096,6144,7168,8192
300        // HC: 8192,10240,12288,14336,16384,20480
301    }

将生成好的string写入到文件节点minfree以及adj

220static void writefilestring(char *path, char *s) {
221    int fd = open(path, O_WRONLY | O_CLOEXEC);
222    int len = strlen(s);
223    int ret;
224
225    if (fd < 0) {
226        ALOGE("Error opening %s; errno=%d", path, errno);
227        return;
228    }
229
230    ret = write(fd, s, len);
231    if (ret < 0) {
232        ALOGE("Error writing %s; errno=%d", path, errno);
233    } else if (ret < len) {
234        ALOGE("Short write on %s; length=%d", path, ret);
235    }
236
237    close(fd);
238}
239

3.2.8 LMK_PROCPRIO命令— cmd_procprio

http://androidxref.com/8.0.0_r4/xref/system/core/lmkd/lmkd.c
240static void cmd_procprio(int pid, int uid, int oomadj) {
241    struct proc *procp;
242    char path[80];
243    char val[20];
244
245    if (oomadj < OOM_SCORE_ADJ_MIN || oomadj > OOM_SCORE_ADJ_MAX) {
246        ALOGE("Invalid PROCPRIO oomadj argument %d", oomadj);
247        return;
248    }
249
250    snprintf(path, sizeof(path), "/proc/%d/oom_score_adj", pid);
251    snprintf(val, sizeof(val), "%d", oomadj);
       //写到文件中
252    writefilestring(path, val);
253
254    if (use_inkernel_interface)
255        return;
256　//从hashtable找到对应的进程
257    procp = pid_lookup(pid);
258    if (!procp) {
　　　　　//如果没有找到，分配一个结点，调用proc_insert插入hashtable中
259            procp = malloc(sizeof(struct proc));
260            if (!procp) {
261                // Oh, the irony.  May need to rebuild our state.
262                return;
263            }
264
265            procp->pid = pid;
266            procp->uid = uid;
267            procp->oomadj = oomadj;
268            proc_insert(procp);
269    } else {
　　　　//如果已经存在，将原来优先级的proc移除，然后新的优先级的proc添加到双向链表中
270        proc_unslot(procp);
271        procp->oomadj = oomadj;
272        proc_slot(procp);
273    }
274}

这段逻辑也很清晰，就是更新进程的oom_score_adj

3.2.9 LMK_PROCREMOVE命令—cmd_procremove

进程死掉后，会调用该进程的ProcessList.remove方法，也会通过Socket通知lmkd更新adj。

/frameworks/base/services/core/java/com/android/server/am/ProcessList.java
651    public static final void remove(int pid) {
652        ByteBuffer buf = ByteBuffer.allocate(4 * 2);
653        buf.putInt(LMK_PROCREMOVE);
654        buf.putInt(pid);
655        writeLmkd(buf);
656    }

紧接着就会执行pid_remove， 更新hashtable和双向链表

http://androidxref.com/8.0.0_r4/xref/system/core/lmkd/lmkd.c
276static void cmd_procremove(int pid) {
277    if (use_inkernel_interface)
278        return;
279
280    pid_remove(pid);
281    kill_lasttime = 0;
282}
283

198static int pid_remove(int pid) {
199    int hval = pid_hashfn(pid);
200    struct proc *procp;
201    struct proc *prevp;
202
203    for (procp = pidhash[hval], prevp = NULL; procp && procp->pid != pid;
204         procp = procp->pidhash_next)
205            prevp = procp;
206
207    if (!procp)
208        return -1;
209
210    if (!prevp)
211        pidhash[hval] = procp->pidhash_next;
212    else
213        prevp->pidhash_next = procp->pidhash_next;
214
215    proc_unslot(procp);
216    free(procp);
217    return 0;
218}

3.2.10 lmkd如何杀进程

当use_inkernel_interface不等于１，就需要使用lmkd中杀进程的逻辑，无需使用kernel中的LowmemoryKiller机制。

http://androidxref.com/8.0.0_r4/xref/system/core/lmkd/lmkd.c
588/*
589 * Find a process to kill based on the current (possibly estimated) free memory
590 * and cached memory sizes.  Returns the size of the killed processes.
591 */
592static int find_and_kill_process(int other_free, int other_file, bool first)
593{
594    int i;
595    int min_score_adj = OOM_SCORE_ADJ_MAX + 1;
596    int minfree = 0;
597    int killed_size = 0;
598
599    for (i = 0; i < lowmem_targets_size; i++) {
600        minfree = lowmem_minfree[i];
601        if (other_free < minfree && other_file < minfree) {
602            min_score_adj = lowmem_adj[i];
603            break;
604        }
605    }
606
607    if (min_score_adj == OOM_SCORE_ADJ_MAX + 1)
608        return 0;
609
610    for (i = OOM_SCORE_ADJ_MAX; i >= min_score_adj; i--) {
611        struct proc *procp;
612
613retry:
614        procp = proc_adj_lru(i);
615
616        if (procp) {
617            killed_size = kill_one_process(procp, other_free, other_file, minfree, min_score_adj, first);
618            if (killed_size < 0) {
619                goto retry;
620            } else {
621                return killed_size;
622            }
623        }
624    }
625
626    return 0;
627}

548/* Kill one process specified by procp.  Returns the size of the process killed */
549static int kill_one_process(struct proc *procp, int other_free, int other_file,
550        int minfree, int min_score_adj, bool first)
551{
552    int pid = procp->pid;
553    uid_t uid = procp->uid;
554    char *taskname;
555    int tasksize;
556    int r;
557
558    taskname = proc_get_name(pid);
559    if (!taskname) {
560        pid_remove(pid);
561        return -1;
562    }
563
564    tasksize = proc_get_size(pid);
565    if (tasksize <= 0) {
566        pid_remove(pid);
567        return -1;
568    }
569
570    ALOGI("Killing '%s' (%d), uid %d, adj %d\n"
571          "   to free %ldkB because cache %s%ldkB is below limit %ldkB for oom_adj %d\n"
572          "   Free memory is %s%ldkB %s reserved",
573          taskname, pid, uid, procp->oomadj, tasksize * page_k,
574          first ? "" : "~", other_file * page_k, minfree * page_k, min_score_adj,
575          first ? "" : "~", other_free * page_k, other_free >= 0 ? "above" : "below");
576    r = kill(pid, SIGKILL);
577    killProcessGroup(uid, pid, SIGKILL);
578    pid_remove(pid);
579
580    if (r) {
581        ALOGE("kill(%d): errno=%d", procp->pid, errno);
582        return -1;
583    } else {
584        return tasksize;
585    }
586}

3.2.11 小结

​ 梳理了lmkd这一层，了解了AMS三种command在lmkd进程中是如何处理的。并且注意到三种command都对use_inkernel_interface进行了判断，如果use_inkernel_interface等于1，那么就执行kernel空间的逻辑，lmkd中数据结构也不用更新，也不用lmkd中杀进程的逻辑，全部都交给lmk完成。如果不等于１，那么lmkd就需要自己维护进程的这些数据结构了。

3.3 lowmemorykiller分析

3.3.1 基本原理

​ 在linux中，有一个名为kswapd的内核线程，当linux回收存放分页的时候，kswapd线程将会遍历一张shrinker链表，并执行回调，或者某个app启动，发现可用内存不足时，则内核会阻塞请求分配内存的进程分配内存的过程，并在该进程中去执行lowmemorykiller来释放内存。虽然之前没有接触过，大体的理解就是向系统注册了这个shrinker回调函数之后，当系统空闲内存页面不足时会调用这个回调函数。 struct shrinker的定义在linux/kernel/include/linux/shrinker.h中：

http://androidxref.com/kernel_3.18/xref/include/linux/shrinker.h
48struct shrinker {
49  unsigned long (*count_objects)(struct shrinker *,
50                     struct shrink_control *sc);
51  unsigned long (*scan_objects)(struct shrinker *,
52                    struct shrink_control *sc);
53
54  int seeks;  /* seeks to recreate an obj */
55  long batch; /* reclaim batch size, 0 = default */
56  unsigned long flags;
57
58  /* These are for internal use */
59  struct list_head list;
60  /* objs pending delete, per node */
61  atomic_long_t *nr_deferred;
62};
63#define DEFAULT_SEEKS 2 /* A good number if you don't know better. */
64
65/* Flags */
66#define SHRINKER_NUMA_AWARE (1 << 0)
67
68extern int register_shrinker(struct shrinker *);
69extern void unregister_shrinker(struct shrinker *);
70#endif
71

3.3.2 初始化

shrinker的注册与反注册

http://androidxref.com/kernel_3.18/xref/drivers/staging/android/lowmemorykiller.c
189static struct shrinker lowmem_shrinker = {
190 .scan_objects = lowmem_scan,
191 .count_objects = lowmem_count,
192 .seeks = DEFAULT_SEEKS * 16
193};

http://androidxref.com/kernel_3.18/xref/drivers/staging/android/lowmemorykiller.c
195static int __init lowmem_init(void)
196{
197 register_shrinker(&lowmem_shrinker);
198 return 0;
199}
200
201static void __exit lowmem_exit(void)
202{
203 unregister_shrinker(&lowmem_shrinker);
204}

3.3.3 lowmem_count

static unsigned long lowmem_count(struct shrinker *s,
                     struct shrink_control *sc)
   {
       return global_page_state(NR_ACTIVE_ANON) +
           global_page_state(NR_ACTIVE_FILE) +
           global_page_state(NR_INACTIVE_ANON) +
           global_page_state(NR_INACTIVE_FILE);
   }

ANON代表匿名映射，没有后备存储器；FILE代表文件映射； 内存计算公式= 活动匿名内存 + 活动文件内存 + 不活动匿名内存 + 不活动文件内存

3.3.4 lowmem_scan

注册完成之后，就回调lowmem_scan，这个基本上是lmk核心的代码

http://androidxref.com/kernel_3.18/xref/drivers/staging/android/lowmemorykiller.c
80static unsigned long lowmem_scan(struct shrinker *s, struct shrink_control *sc)
81{　　　　
        //tsk进程结构体对象
82  struct task_struct *tsk;
　　//我们需要选择一个进程杀掉，这个selected用来保存不幸中奖的那个进程
83  struct task_struct *selected = NULL;
84  unsigned long rem = 0;
85  int tasksize;
86  int i;
        // OOM_SCORE_ADJ_MAX = 1000
87  short min_score_adj = OOM_SCORE_ADJ_MAX + 1;
88  int minfree = 0;
　 //中奖的进程的内存占用大小
89  int selected_tasksize = 0;
　　//中奖的进程的oom_score_adj值
90  short selected_oom_score_adj;
91  int array_size = ARRAY_SIZE(lowmem_adj);
　　//global_page_state可以获取当前系统可用的（剩余）内存大小
92  int other_free = global_page_state(NR_FREE_PAGES) - totalreserve_pages;
93  int other_file = global_page_state(NR_FILE_PAGES) -
94                      global_page_state(NR_SHMEM) -
95                      total_swapcache_pages();
96
97  if (lowmem_adj_size < array_size)
98      array_size = lowmem_adj_size;
99  if (lowmem_minfree_size < array_size)
100     array_size = lowmem_minfree_size;
　　　　　　　　// 遍历lowmem_minfree数组找出相应的最小adj值，目的就是根据剩余内存的大小，确定当前剩余内存的级别的adj
101 for (i = 0; i < array_size; i++) {
102     minfree = lowmem_minfree[i];
103     if (other_free < minfree && other_file < minfree) {
104         min_score_adj = lowmem_adj[i];
105         break;
106     }
107 }
108
109 lowmem_print(3, "lowmem_scan %lu, %x, ofree %d %d, ma %hd\n",
110         sc->nr_to_scan, sc->gfp_mask, other_free,
111         other_file, min_score_adj);
112　　　　　//系统的空闲内存数，根据上面的逻辑判断出，low memory killer需要对adj高于多少（min_adj）的进程进行分析是否释放。
        //发现min_score_adj值为OOM_SCORE_ADJ_MAX + 1了，说明当前系统很好，不需要杀进程来释放内存了
113 if (min_score_adj == OOM_SCORE_ADJ_MAX + 1) {
114     lowmem_print(5, "lowmem_scan %lu, %x, return 0\n",
115              sc->nr_to_scan, sc->gfp_mask);
116     return 0;
117 }
118
119 selected_oom_score_adj = min_score_adj;
120　　　  //内核一种同步机制 -- RCU同步机制
121 rcu_read_lock();
        //遍历所有进程
122 for_each_process(tsk) {
123     struct task_struct *p;
124     short oom_score_adj;
125　　　　　　　　　　　　　//内核线程kthread
126     if (tsk->flags & PF_KTHREAD)
127         continue;
128
129     p = find_lock_task_mm(tsk);
130     if (!p)
131         continue;
132
133     if (test_tsk_thread_flag(p, TIF_MEMDIE) &&
134         time_before_eq(jiffies, lowmem_deathpending_timeout)) {
135         task_unlock(p);
136         rcu_read_unlock();
137         return 0;
138     }
139     oom_score_adj = p->signal->oom_score_adj;
                // 如果当前找到的进程的oom_score_adj比当前需要杀的最小优先级还低，不杀
140     if (oom_score_adj < min_score_adj) {
141         task_unlock(p);
142         continue;
143     }
　　　　　　　/获取进程的占用内存大小(rss值)，也就是进程独占内存 + 共享库大小
144     tasksize = get_mm_rss(p->mm);
145     task_unlock(p);
146     if (tasksize <= 0)
147         continue;
　　　　　　　//第一次循环，selected一定是null的
148     if (selected) {
　　　　　　　//如果这个进程的oom_score_adj小于我们已经选中的那个进程的oom_score_adj，
              //或者这个进程的oom_score_adj等于我们已经选中的那个进程的oom_score_adj，
              // 但其所占用的内存大小tasksize小于我们已经选中的那个进程所占用内存大小，则继续寻找下一个进程
149         if (oom_score_adj < selected_oom_score_adj)
150             continue;
151         if (oom_score_adj == selected_oom_score_adj &&
152             tasksize <= selected_tasksize)
153             continue;
154     }
          //已经找到了需要寻找的进程，更新它的tasksize与oom_score_adj
155     selected = p;
156     selected_tasksize = tasksize;
157     selected_oom_score_adj = oom_score_adj;
158     lowmem_print(2, "select '%s' (%d), adj %hd, size %d, to kill\n",
159              p->comm, p->pid, oom_score_adj, tasksize);
160 }
　　　　//selected非null，说明已经找到了
161 if (selected) {
162     long cache_size = other_file * (long)(PAGE_SIZE / 1024);
163     long cache_limit = minfree * (long)(PAGE_SIZE / 1024);
164     long free = other_free * (long)(PAGE_SIZE / 1024);
165     trace_lowmemory_kill(selected, cache_size, cache_limit, free);
　　　　//关键打印
166     lowmem_print(1, "Killing '%s' (%d), adj %hd,\n" \
167             "   to free %ldkB on behalf of '%s' (%d) because\n" \
168             "   cache %ldkB is below limit %ldkB for oom_score_adj %hd\n" \
169             "   Free memory is %ldkB above reserved\n",
170              selected->comm, selected->pid,
171              selected_oom_score_adj,
172              selected_tasksize * (long)(PAGE_SIZE / 1024),
173              current->comm, current->pid,
174              cache_size, cache_limit,
175              min_score_adj,
176              free);
　　　　//更新lowmem_deathpending_timeout
177     lowmem_deathpending_timeout = jiffies + HZ;
　　　　　//设置进程的标记是TIF_MEMDIE
178     set_tsk_thread_flag(selected, TIF_MEMDIE);
　　　　　//发送SIGKILL信号，杀死这个进程
179     send_sig(SIGKILL, selected, 0);
　　　　　//更新一下rem值，杀死了一个进程所释放的内存加上去
180     rem += selected_tasksize;
181 }
182
183 lowmem_print(4, "lowmem_scan %lu, %x, return %lu\n",
184          sc->nr_to_scan, sc->gfp_mask, rem);
185 rcu_read_unlock();
186 return rem;
187}

3.3.5 小结

上面代码就是lowmemorykiller核心原理的实现，可以小总结一下。

• 首先调用global_page_state，可以获取当前系统可用的（剩余）内存大小
• 遍历lowmem_minfree数组,根据other_free和other_file的剩余内存的大小，确定当前剩余内存的最小级别的min_score_adj
• 有了上面的adj之后，遍历所有进程，获取每个进程的rss大小,然后不断循环，每次比较进程占用的内存大小tasksize以及小于oom_score_adj，就能确定最终杀死哪个进程了
• 确定的进程保存在selected变量中，对他发送SIGKILL信号杀死，并且更新rem大小
  所以通过上面的总结已经可以回答我们第一个问题，“LowmemoryKiller杀进程的策略具体是怎么样的？内存低到什么情况下，LowmemoryKiller开始干活呢？”

四 编译 Android

4.1 环境配置

1.操作系统：Ubuntu22虚拟机

2.下载和配置所需工具

sudo apt install curl repo git
#下载配置repo
mkdir ~/bin/
curl https://mirrors.tuna.tsinghua.edu.cn/git/git-repo -o ~/bin/repo
chmod +x ~/bin/repo
#修改 ~/.bashrc文件，再最后一行加入
export REPO_URL='https://mirrors.tuna.tsinghua.edu.cn/git/git-repo'
#执行
source  ~/.bashrc
#配置git环境，email和name配置成自己的名称
git config --global user.email "you@example.com"
git config --global user.name "Your Name"

4.2 下载Android源码

创建保存代码的目录，我下载分支为android-13.0.0_r35，如果想下载其他分支，请查看source-code-tags-and-builds

mkdir -p ~/android-13.0.0_r35
cd ~/android-13.0.0_r35
repo init -u https://mirrors.tuna.tsinghua.edu.cn/git/AOSP/platform/manifest -b android-13.0.0_r35
repo sync

repo sync后面可以加 -j 参数，-j 后面的数字为使用cpu的线程数，根据个人电脑配置选择，后面编译也是如此。

4.3 代码编译

1.编译前注意事项

（1）内存要够大：我电脑是16GB内存，编译时提示最少需要16G的内存，我就给虚拟机分了16GB，实际最吃内存的是编译开始的阶段，顶过去就好了

（2）增加交换空间：

Ubuntu22默认交换空间只有2G，我们要扩大，我给虚拟机分了16GB，所以我把交换空间也设为16GB

#检查原来的系统中是否有swap分区
free -h
#删除原来的swap分区
 sudo swapoff /swapfile
 sudo rm  /swapfile
#检查硬盘可用空间
df -h
#创建分区，设置swap分区与内存一样大，内存是16G，这里也创建一个16G的swap分区
sudo fallocate -l 16G /swapfile
#检查是否创建成功
ls -lh /swapfile
#使能分区
sudo chmod 600 /swapfile
sudo mkswap /swapfile
sudo swapon /swapfile
sudo swapon --show
free -h
#到这里，分区创建完成了，但是下次启动会丢失，接下来，固化swap分区
sudo cp /etc/fstab /etc/fstab.bak
echo '/swapfile none swap sw 0 0' | sudo tee -a /etc/fstab

实际上我分配了20G内存后来也编译失败了，建议内存+交换空间要达到30G，而Ubuntu的交换空间只有2G

2.编译工具安装

sudo apt-get install git-core gnupg flex bison gperf build-essential zip curl zlib1g-dev gcc-multilib g++-multilib libc6-dev-i386 lib32ncurses5-dev x11proto-core-dev libx11-dev lib32z-dev ccache libgl1-mesa-dev libxml2-utils xsltproc unzip libncurses5 openjdk-8-jdk

3.编译代码

cd ~/android-13.0.0_r35
source build/envsetup.sh
#下面选择自己想要的版本,如果想要启动模拟器的话，要选择sdk开头的，比如aosp_car_x86_64-userdebug是无法启动模拟器的，sdk_car_x86_64-userdebug 可以启动模拟器
lunch sdk_car_x86_64-userdebug
make -j4

-j4编译了很久，从下午四五点开始到晚上睡觉才编译了一半多，一觉醒来是编译好了的，所以电脑配置好的 -j 后的参数可以调大一些，省时间。

4.4 启动模拟器

4.4.1 启动模拟器的注意事项：

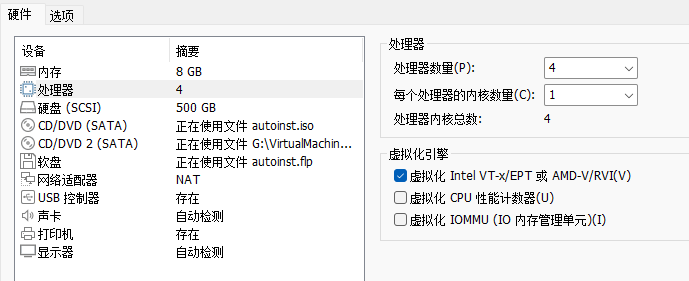

要通过VMware中Ubuntu22虚拟机来启动Android模拟器，需要在虚拟机设置中，勾选虚拟化Intel YT-x/EPT或 AMD-V/RVI

若出现报错：需要关掉基于虚拟化的安全性，具体操作见参考链接：在 Windows 11/10 中启用或禁用核心隔离内存完整性 - 知乎 (zhihu.com) ****

4.4.2 启动虚拟器

编译完成后在同一窗口执行：

emulator

如果切换了终端窗口，则执行

![1](D:\Github\GitHub\Hexo\source\images\AndroidLMK\1.png)source build/envsetup.sh
lunch sdk_car_x86_64-userdebug
emulator -writable-system

-writable-system表示系统可写，不加的话无法adb push文件到系统

4.5代码调试

4.5.1 调试工具安装

安装adb调试工具

sudo add-apt-repository ppa:nilarimogard/webupd8
sudo apt-get update
sudo apt-get install android-tools-adb

4.5.2 调试

启动 adb

查看进程

导出日志

五 总结

​ 通过对 LMK 源码的分析，对 Android 低内存的管理机制有了更深的了解。LMK 的主要流程是 frameworks 的 ProcessList.java 调整 adj，通过 socket 通信将事件发送给 native 的守护进程 lmkd；lmkd 再根据具体的命令来执行相应操作，其主要功能是用来更新 oom_score_adj 值以及 lowmemorykiller 驱动的 parameters（包括 minfree 和 adj）。最后讲到了 lowmemorykiller 驱动，通过注册 shrinker，借助 linux 标准的内存回收机制，根据系统可用内存以及 parameters 配置参数（adj，minfree）来选取合适的 selected_oom_score_adj，再从所有进程中选择 adj 大于该目标值并占有 rss 内存最大的进程，将其杀掉从而释放出内存。

​ 通过查阅资料了解到：Android 使用内核中的低内存终止守护程序（LMK）驱动程序来监控系统内存压力，该驱动程序是一种依赖于硬编码值的严格机制。从内核 4.12 开始，LMK 驱动程序已从上游内核中移除，改由用户空间 lmkd 来执行内存监控和进程终止任务。Android 低内存守护程序 lmkd 进程可监控运行中的 Android 系统的内存状态，并通过终止最不必要的进程来应对内存压力大的问题，使系统以可接受的性能水平运行。

​ Android 采用层次化系统架构，由底层向上分为 4 个主要功能层，分别是 Linux 内核层、系统运行时库层、应用程序框架层和应用程序层。对于 Linux 内核层来说，Android 以 Linux 操作系统内核为基础，借助 Linux 内核服务实现硬件设备驱动、进程和内存管理、网络协议栈、电源管理、无线通信等核心功能。Android4.0 版本之前基于 Linux2.6 系列内核，4.0 及之后的版本使用更新的 Linux3.X 内核，并且两个开源项目有了互通。Linux3.3 内核中正式包括以下 Android 代码，可以直接引导进 Android。Linux3.4 将会增添电源管理等更多功能，以增加与 Android 的硬件兼容性，使 Android 在更多设备上得到支持。Android 对 Linux 内核进行了增强，增加了一些面向移动计算的特有功能。例如，低内存管理器 LMK、匿名共享内存 Ashmem、轻量级的进程间通信 Binder 机制等。这些内核的增强使 Android 在继承 Linux 内核安全机制的同时，进一步提升了内存管理，进程间通信等方面的安全性。

​ 内核驱动和用户软件之间还存在一层硬件抽象层（HAL），它是对硬件设备的具体实现加以抽象。鉴于许多硬件设备厂商不希望公开其设备驱动的源代码，如果能将 Android 的应用程序框架层与 Linux 系统内核的设备驱动隔离，使应用程序框架的开发尽量独立于具体的驱动程序，则 Android 将减少对 Linux 内核的依赖。所以 HAL 是对 Linux 内核驱动程序进行的封装，将硬件抽象化，屏蔽掉底层的实现细节。HAL 规定了一套应用层对硬件层读写和配置的统一接口，本质上就是将硬件的驱动分为用户空间和内核空间两个层面；Linux 内核驱动程序运行与内核空间，硬件抽象层运行与用户空间。

​ 在系统运行库层，通过一些 C/C++ 库来为 Android 系统提供了主要的特性支持。如 SQLite 提供了数据库的支 持，OpenGL|ES 提供了 3D 绘图的支持，Webkit 库提供了浏览器内核的支持等。同样在这一层还有 Android 运行时库，它主要提供了一些核心库，能够允许开发者使用 Java 语言来编写 Android 应用。另外 Android 运行时库中还包含了 Dalvik 虚拟机，它使得每一个 Android 应用都能运行在独立的进程当中，并且拥有一个自己的 Dalvik 虚拟机实例。相较于 Java 虚拟机，Dalvik 是专门为移动设备定制的，它针对手机内存、CPU 性能有限等情况作了优化处理。

​ 应用程序框架层提供开发 Android 应用程序所需的一系列类库，构建应用程序时可能用到的 API 等，使开发人员可以进行快速的应用程序开发，方便重用组件，也可以通过继承实现个性化的扩展。而应用层就是 Android 平台上包括各类与用户直接交互的应用程序，或由 java 语言编写的运行与后台的服务程序。例如智能手机上实现的基本功能程序，像 SMS 短信，电话拨号，日历，浏览器等。
